КОМПЛЕКТНІ РОЗПОДІЛЬНІ ПРИСТРОЇ ЗОВНІШНЬОЇ УСТАНОВКИ КРУН

Комплектні розподільчі пристрої зовнішнього встановлення типу КРПН призначені для приймання та розподілу електричної енергії трифазного змінного струму частотою 50 Гц, напругою 6 кВ або 10 кВ у мережах з ізольованою або заземленою через дугогасильний реактор нейтраллю.

Застосовуються для комплектування розподільних пристроїв на напругу 6 кВ або 10 кВ комплектних (блокових) трансформаторних підстанцій 35/6(10), 110/6(10), 110/35/6(10) кВ енергосистем, промислових і сільськогосподарських підприємств або КРП-6(10) кВ.

КРП-6(10 кВ) комплектується з окремих шаф КРПН, у кожній з яких розміщується апаратура одного приєднання до збірних шин РУ.

Шафи КРПН відповідають вимогам ДСТУ EN 62271-200:2015.
Ступінь захисту шаф КРПН - IP44 або IP34 згідно з ДСТУ EN 60529:2018.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Основні параметри

Умови експлуатації

Комплект поставки

Фарбування

Номінальна напруга, кВ

6; 10

Найбільша робоча напруга, кВ

7,2; 12

Номінальний робочий струм головних кіл, А

630; 1000; 1250; 1600

Номінальний струм відключення вимикача, кА

20; 31,5; 40

Струм електродинамічної стійкості головних кіл, кА/1с

51; 81; 102

Струм термічної стійкості головних ланцюгів, кА/1с

20; 31,5; 40

Номінальний струм допоміжних ланцюгів, А

Змінного струму - 220; Постійного струму - 100;220;

Габаритні розміри (В*Ш*Г), мм

2 840 * 1 000 * 1 500

Кліматичне виконання за ГОСТ 15150

У1; УХЛ1

Максимальна маса, кг

450

Умови експлуатації

Вплив факторів зовнішнього середовища - виконання У; УХЛ
1 категорія розміщення за ГОСТ 15150;
Максимальна висота над рівнем моря - 1000 м;

Комплект поставки

КРПН поставляються укомплектованими обладнанням згідно з опитувальним листом.

Кожну камеру поставляють із комплектом документації: протоколами випробувань, паспортом із гарантійним талоном, посібником з експлуатації, копіями сертифікатів відповідності.

Фарбування

Цинковмісний ґрунт
Порошкова емаль

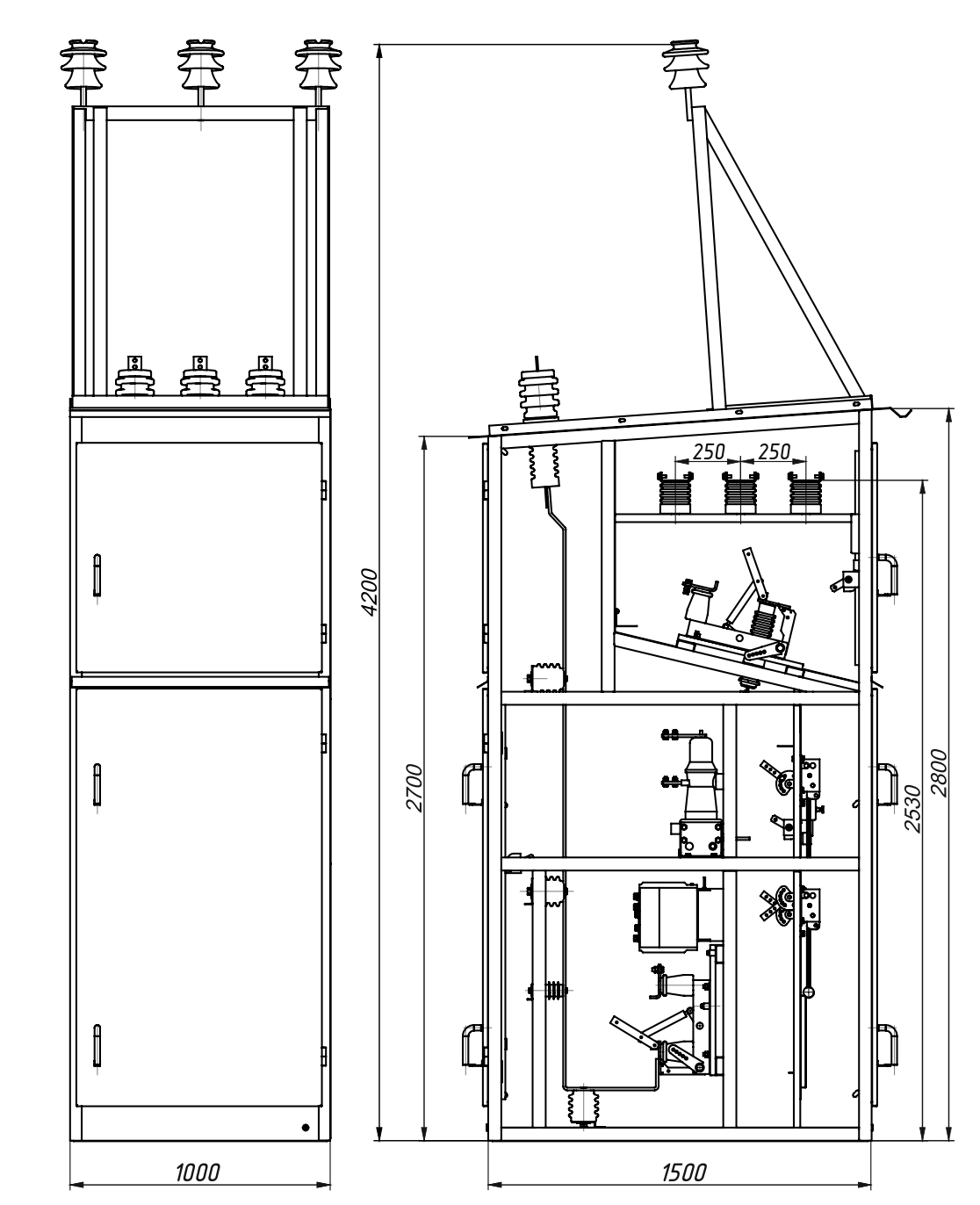

ЗОВНІШНІЙ ВИГЛЯД І ГАБАРИТНІ РОЗМІРИ

КРУН із кабельним вводом

КРУН з повітряним вводом

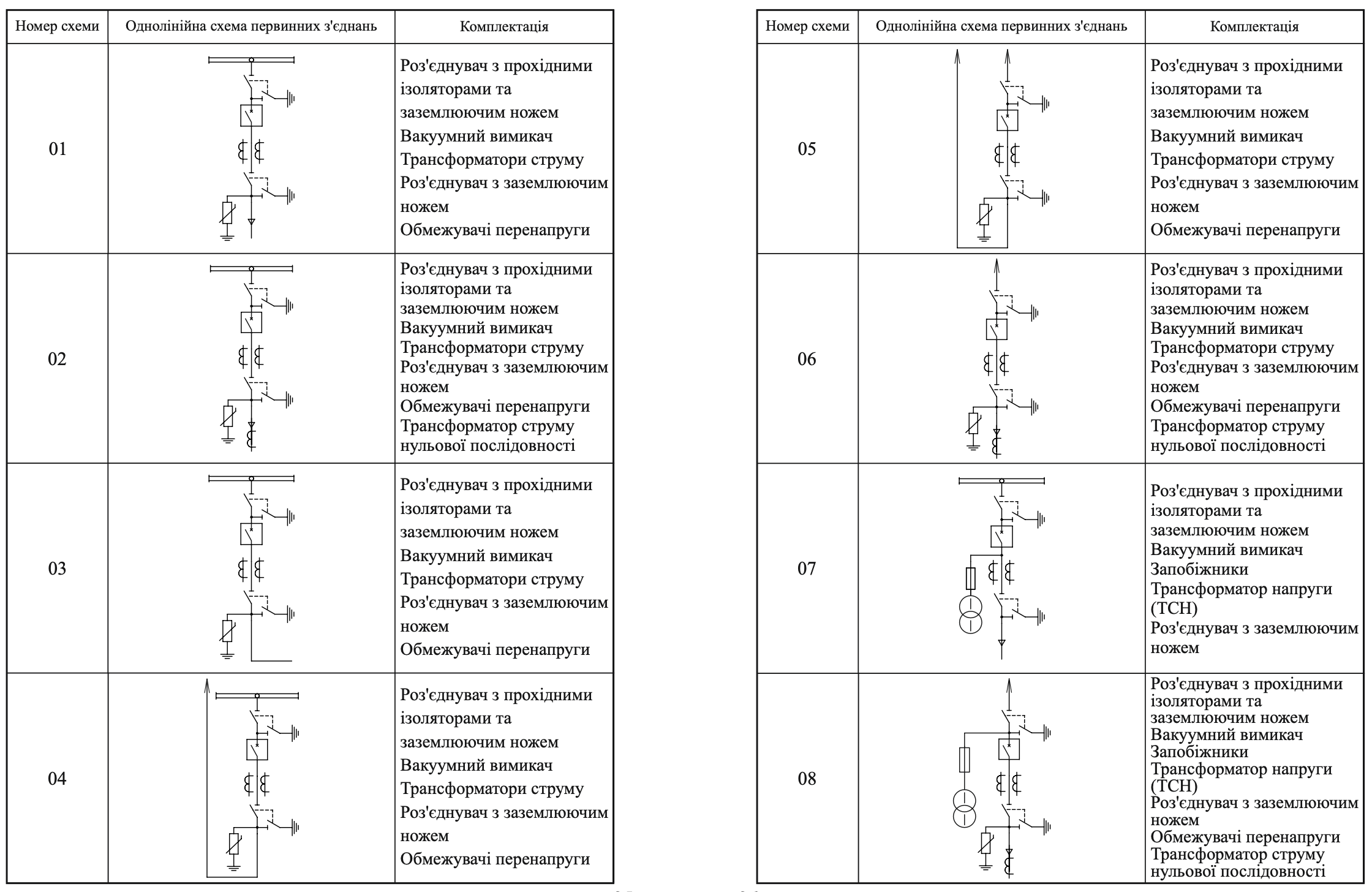

ЕЛЕКТРИЧНІ СХЕМИ

ЗАМОВИТИ

Комплектні розподільчі пристрої зовнішнього встановлення типу КРПН призначені для приймання та розподілу електричної енергії трифазного змінного струму частотою 50 Гц, напругою 6 кВ або 10 кВ у мережах з ізольованою або заземленою через дугогасильний реактор нейтраллю.

Застосовуються для комплектування розподільних пристроїв на напругу 6 кВ або 10 кВ комплектних (блокових) трансформаторних підстанцій 35/6(10), 110/6(10), 110/35/6(10) кВ енергосистем, промислових і сільськогосподарських підприємств або КРП-6(10) кВ, що стоять окремо.

КРП-6(10 кВ) комплектується з окремих шаф КРПН, у кожній з яких розміщується апаратура одного приєднання до збірних шин РУ.

Шафи КРПН відповідають вимогам ДСТУ EN 62271-200:2015.
Ступінь захисту шаф КРПН - IP44 або IP34 згідно з ДСТУ EN 60529:2018.
